Aramid Yarn Access շենքի օպտիկամանրաթելային մալուխ

Aramid Yarn մուտքի կառուցվածքը օպտիկամանրաթելային մալուխի վրա պետք է լինի բարձր մոդուլային նյութից պատրաստված չամրացված խողովակի մեջ, իսկ չամրացված խողովակը լցված է անջրանցիկ միացմամբ: Չամրացված խողովակը պատված է Արամիդ ամրապնդման տարրերի շերտով, այնուհետեւ երկկողմանի պլաստիկ ծածկված պողպատե գոտիով (PSP) երկայնքով փաթաթված է, եւ դրսից արտանետվում է ցածր ծխի հալոգեն նյութի (LSZH, Flame Retardend):

Ուղարկել հարցում

ապրանքի նկարագրությունը

Բնութագրեր

Լավ մեխանիկական եւ ջերմաստիճանի կատարում

Չամրացված խողովակի նյութն ինքնին ունի լավ հիդրոլիզի դիմադրություն եւ բարձր ամրություն

Լավ սեղմման դիմադրություն եւ փափկություն

Aramid մանվածքների ուժը ապահովում է առաձգական ուժ

PSP- ն ուժեղացնում է խոնավությունը

Փոքր տրամագիծ, թեթեւ քաշ եւ բարեկամական տեղադրում

Ստանդարտներ

Համապատասխանեցեք ստանդարտ YD / T 1770, ICEA.596, GR 409, IEC 60794, IEC 332-1 կամ IEC 332-3C:

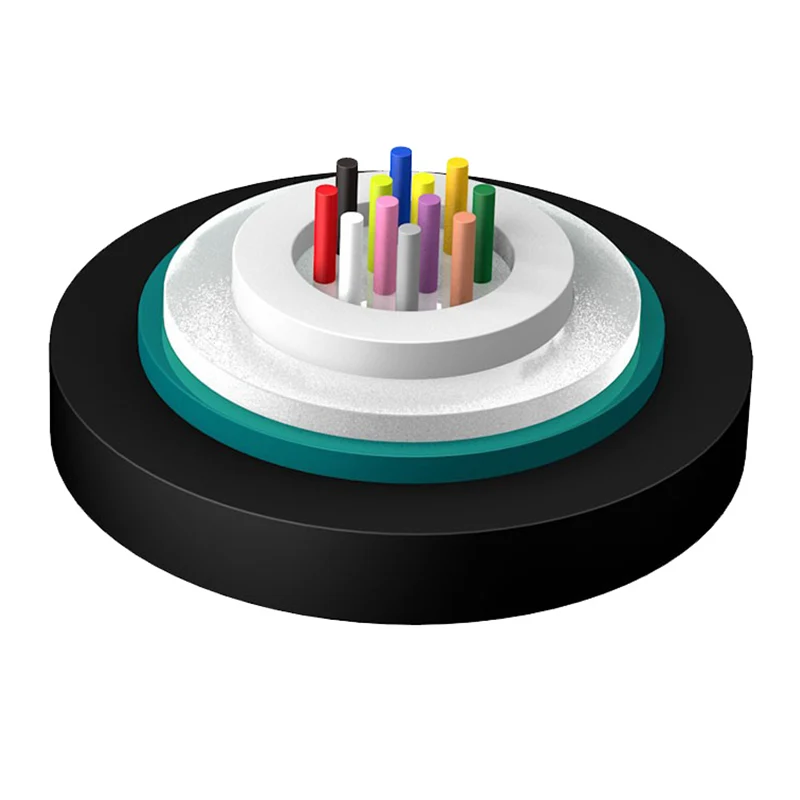

Կառուցվածքների նկարչություն

1. մանրաթել

2-ը: Խողովակների լցոնման միացություն

3. Չամրացված խողովակ

4. Արամիդ մանվածք

5. PSP

6. LSZH Jacket

Aramid Yarn Access Building Fiber Optic Cable

Տեխնիկական պարամետրեր

Մալուխի մոդել

Մանրաթելային հաշվարկ

Մալուխի քաշը (հղում)

(կգ / կմ)

Առաձգական ուժ

Երկար / կարճաժամկետ

Crush դիմադրություն

Երկար / կարճաժամկետ

(N / 100 մմ)

Ճկման շառավիղ

Դինամիկ / ստատիկ

(մմ)

ABC-IIS-ZK-2 ~ 12xn

2 ~ 12

200/660

300/1000

10D / 20D

ABC-IIS-ZK-14 ~ 24xn

14 ~ 24

102

200/660

300/1000

10D / 20D

Օպտիկական բնութագրերը

Մանրաթելային տեսակը	Թուլացում				Ofl	Արդյունավետ ռեժիմի թողունակություն	10 GBIT / S Ethernet կապի երկարությունը	Նվազագույն թեքության շառավիղ
Պայման	1310/1550NM		850 / 1300NM		850 / 1300NM	850NM	850NM	/
Պայման	Բնորոշ արժեք	Առավելագույն արժեք	Բնորոշ արժեք	Առավելագույն արժեք	850 / 1300NM	850NM	850NM	/
Ստորաբաժանում	DB / կմ	DB / կմ	DB / կմ	DB / կմ	Mhz.km	Mhz.km	m	մմ
G652d	0.36 / 0.22	0,5 / 0,4	---	---	---	---	---	16
G657a1	0.36 / 0.22	0,5 / 0,4	---	---	---	---	---	10
G657a2	0.36 / 0.22	0,5 / 0,4	---	---	---	---	---	7.5
50/125	---	---	3.0 / 1.0	3.5/1,5	≥500 / 500	---	---	30
62.5 / 125	---	---	3.0 / 1.0	3.5/1,5	≥200 / 500	---	---	30
Om3	---	---	3.0 / 1.0	3.5/1,5	≥1500 / 500	≥2000	≤300	30
Om4	---	---	3.0 / 1.0	3.5/1,5	≥3500 / 500	≥4700	≤550	30
