ապրանքի նկարագրությունը

1x12/1 × 24 plc Splitter Steel Tube փաթեթ 60x12x4 եւ 80x20x4mm, 900 մ մկմ չամրացված խողովակ 1.0 + 0,1 / -0m, SC / APC միակցիչ:

Կատարման բնութագրերը.

Պարամետրեր	Սիմվոլ	Տեխնիկական պայմաններ		Ստորաբաժանում
Ալիքի համարը	Կտրել	1 × 12	1 × 24
Operation ալիքի երկարություն		1260 ~ 1650		նմ
Test ալիքի երկարություն		1310/1550		նմ
Սպեկտրի հարաբերակցությունը		8.333%	4.166%	%
Տեղադրման կորուստ 1	Ատելություն	≤12.5	≤16.0	դանակ
Միօրինակություն	Uni	≤1.2	≤1.6	դանակ
Բեւեռացման կախյալ կորուստ	PDL	≤0.35	≤0.40	դանակ
Վերադարձի կորուստ	Պալար	≥55		դանակ
Ուղղչություն 2	Ոլորել	≥55		դանակ
Մուտքային օպտիկական ուժ	P	100-ը		մվ
Մանրաթելային տեսակը		ITU-T G657 A1 մանրաթել
Խոզանակի տեսակը		Ամբողջ նավահանգիստ. Սպիտակ 900 մ մկմ չամրացված խողովակ
Մուտքային երկարություն		1.0 + 0,1 / -0		m
Արդյունքի երկարությունը		1.0 + 0,1 / -0		m
Միակցիչ		Ամբողջ նավահանգիստ. SC / APC
Մալուխի նշան		1x12 plc: in, 1,2 ... ... 11, 12 1x24 plc: in, 1,2 ... ... 23, 24
Փաթեթի չափը (L) × × × (H)	Գդալ	1x12 plc: 60x12x4 1x24 plc: 80x20x6		մմ
Գործողության ջերմաստիճանը	Գագաթ	-40 ~ +85		℃
Պահպանման ջերմաստիճանը	Տ	-40 ~ +85		℃

* Նշումներ. 1. Տեղադրման կորստի բոլոր արժեքները ներառում են միակցիչի կորուստը:

Էսքիզ քարտեզ.

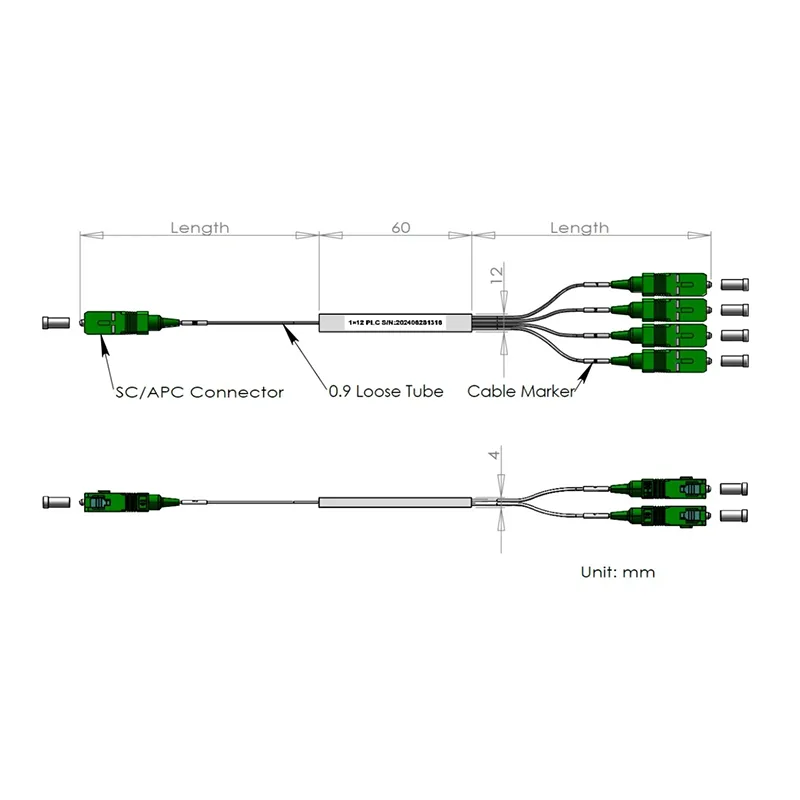

1x12 plc splitter

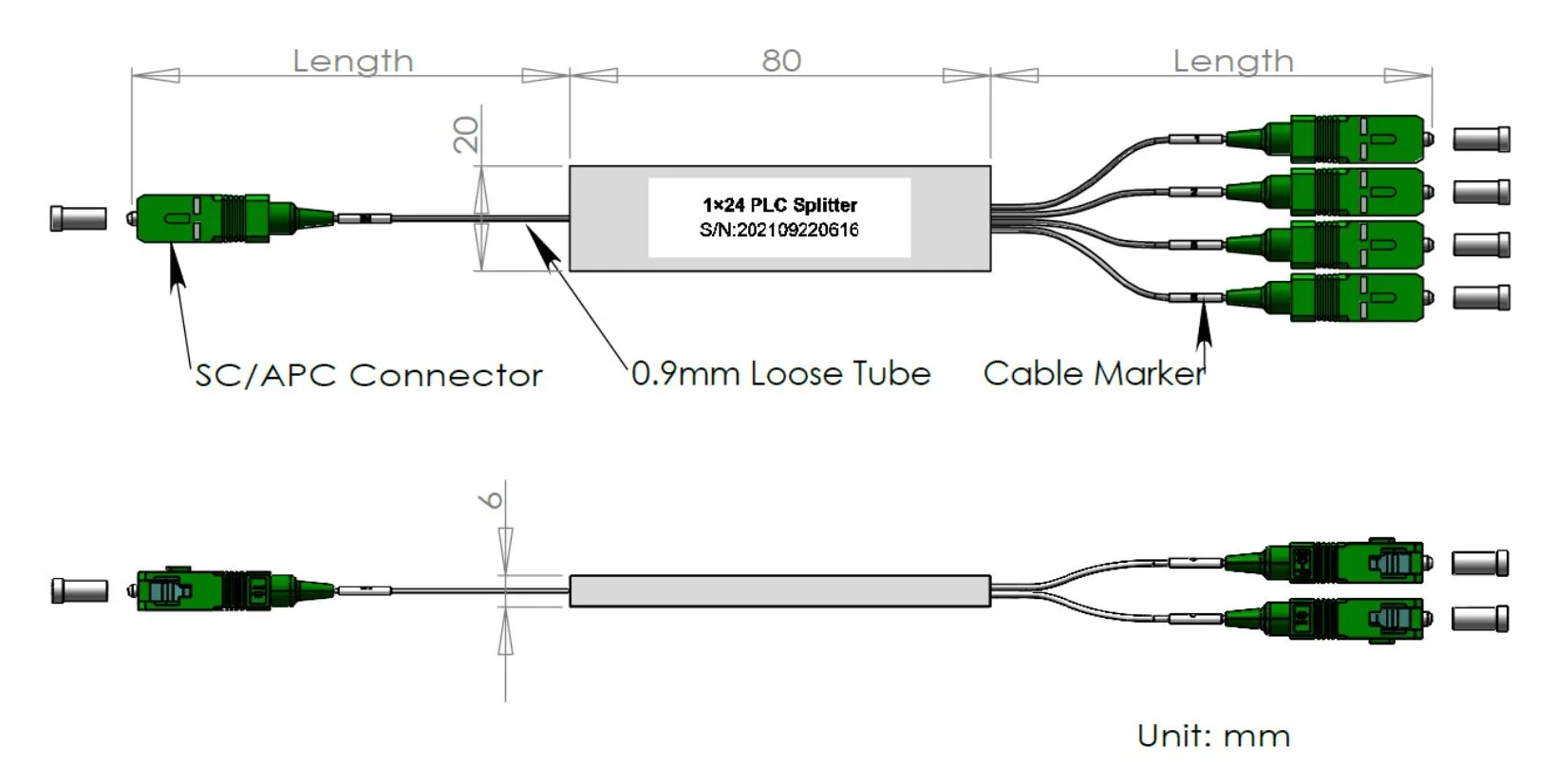

1x24 plc splitter

Թեստի զեկույց.

1. Փորձարկման զեկույցը ճշգրիտ արժեքներով, որոնք պետք է ներառվեն փաթեթավորման մեջ:

Օրինակ - 1x12 Mini 0.9 մմ PLC պառակտիչի տվյալների թերթ

Գործառնական ալիքի երկարությունը (NM)	1260-1650	Ստուգված ամսաթիվը	2024/11/30
P / N:	1x12-0.9-ին 1.0 մ-ից 1.0M-SCAPC	Մեղք.	21113000001
Մանրաթելային տեսակը	G657a2	Օպտիկամանրաթելային երկարություն (մ)	IN≥1.0M / Out> 1.0 մ
Միակցիչի տեսակը	Քիմիա	Փաթեթավորման հարթություն (մմ)	60x12x4
Պահպանման ջերմաստիճանը	-40 ~ + 85 ℃	Գործառնական ջերմաստիճանը	-40 ~ + 85 ℃

լիտեմ	(DB)		PDL (DB)		RL (DB)
Ալիքի երկարություն (NM)	@ 1310	@ 1550	@ 1310	@ 1550	@ 1310	@ 1550
Հատուկ	MAX.12.50		Max.0.35		≥55
1-ին նավահանգիստ	12.43	12.38	0.14	0.07	Անցնել	Անցնել
2-րդ նավահանգիստ	12.24	12.35	0.16	0.06	Անցնել	Անցնել
3 նավահանգիստ	12.22	12.20	0.12	0.07	Անցնել	Անցնել
4-րդ նավահանգիստ	12.30	12.24	0.04	0.04	Անցնել	Անցնել
5 նավահանգիստ	12.24	12.25	0.11	0.05	Անցնել	Անցնել
6 նավահանգիստ	12.35	12.29	0.11	0.01	Անցնել	Անցնել
7 նավահանգիստ	12.42	12.44	0.21	0.11	Անցնել	Անցնել
8 նավահանգիստ	12.23	12.18	0.11	0.01	Անցնել	Անցնել
9 նավահանգիստ	12.27	12.19	0.21	0.10	Անցնել	Անցնել
10 նավահանգիստ	12.38	12.17	0.02	0.04	Անցնել	Անցնել
11 նավահանգիստ	12.29	12.21	0.11	0.06	Անցնել	Անցնել
12 նավահանգիստ	12.42	12.27	0.08	0.07	Անցնել	Անցնել
Մուտքագրում	Ն				Ն
Մաքս	12.43	12.44	0.21	0.11	N / a
Րոպե	12.22	12.18	0.04	0.01	N / a
Միջին	12.30	12.29	0.13	0.05	Ն
Միասնականություն (≤0.8db)	0.21	0.27	Գործադիր (DB)		> 55
