Ինչպես տեղադրել անօդաչու օդային տրանսպորտային միջոցների օպտիկամանրաթել:

Տեղադրման նախազգուշական միջոցներ

1. Օպտիկամանրաթելային սկավառակի տեղադրում, օպտիկամանրաթելային սկավառակի վարդակից վարդակ պետք է լինի հնարավորինս հեռու շարժիչից, բայց լրացուցիչ ուշադրություն դարձնել ինքնաթիռի ծանրությանը: Օդանավի ծանրության կենտրոնը պետք է լրացուցիչ ուշադրություն դարձնի:

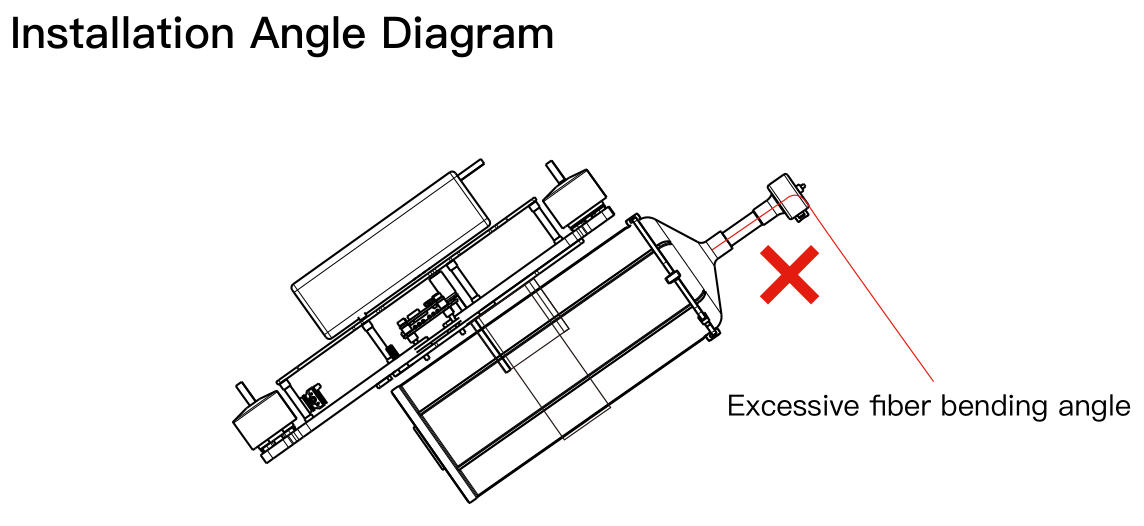

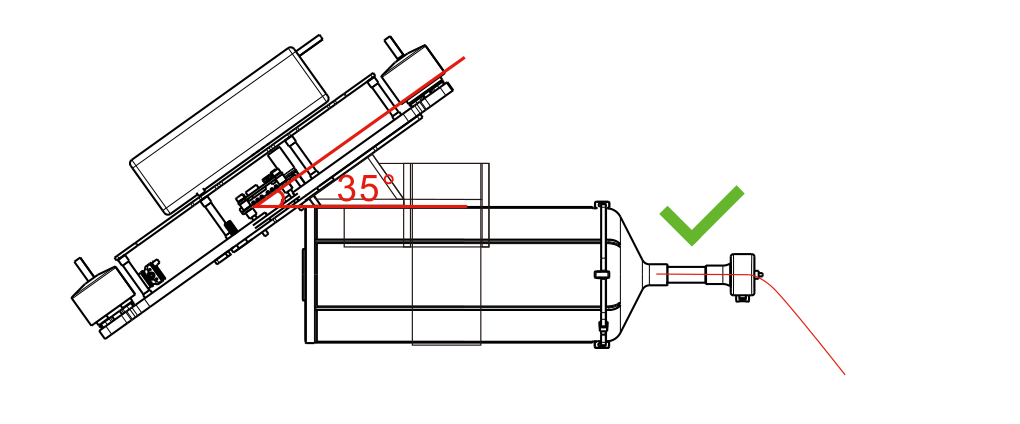

1. Օպտիկամանրաթելային սկավառակի տեղադրումը պետք է հիմնված լինի օդանավի թեքության անկյան վրա, տեղադրման փակագիծը պետք է վերապահվի որոշակի անկյան տակ (ինչպես ցույց է տրված նկարում): Տեղադրելը Տեղադրման անկյունը պետք է լինի թեքության անկյան տակ, որպեսզի օպտիկամանրաթելային սկավառակի ելքի անկյունը հորիզոնական է:

1. Օպտիկամանրաթելային ոլորունը օգտագործում է հատուկ սոսինձ, հեռավորության առաջին 200 մետր հեռավորությունը սոսինձ կիրառման տարածքն է, այս ոլորտում ինքնաթիռի թռիչքի արագությունը պետք է վերահսկվի 0,5 մղոն / ժամ արագությամբ: Օդանավի թռիչքի արագությունը պետք է վերահսկվի 30 կմ / ժամվա ընթացքում կամ 8 մ / վ-ի սահմաններում `սոսինձի տարածքում արագ արագ թռիչքից խուսափելու համար:

Պատրաստում նախքան օպտիկական սկավառակը օգտագործելը

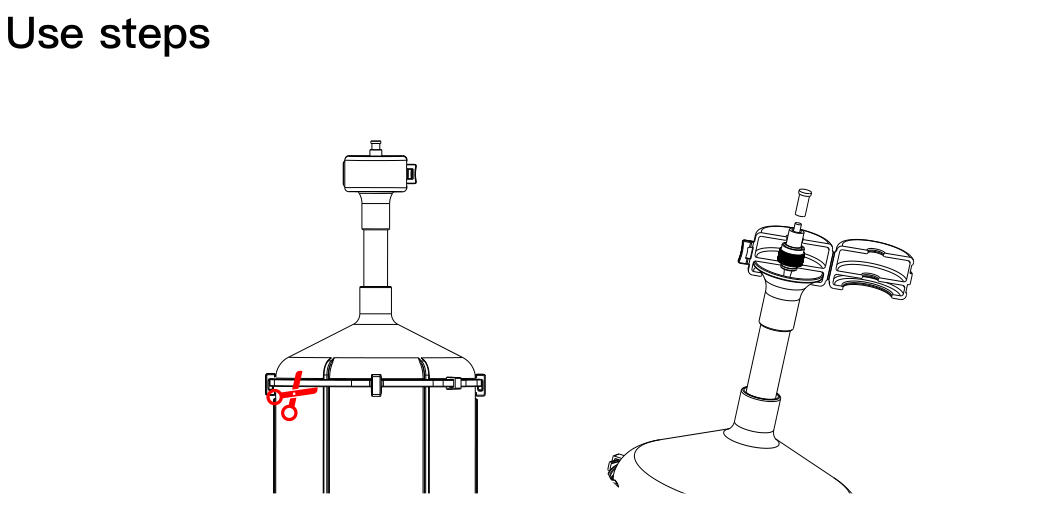

1. Համոզվեք, որ օպտիկական մանրաթելային սկավառակ օգտագործելուց առաջ հեռացրեք տրանսպորտի պաշտպանության փողկապը եւ 4 պաշտպանությունը:
2. (Նշում. Մի վերցրեք կոճղը ուղղակիորեն մանրաթելից, կկոտրվի):
3. Օպտիկական մանրաթելային սկավառակի ելքի FC օպտիկամանրաթելային պորտը պաշտպանիչ կեղեւի դիմաց, նախքան օգտագործելը `օպտիկական մանրաթելից հանելու համար` մոդուլի հիմքի վերջը:

Հողային կողմի անլար կապ

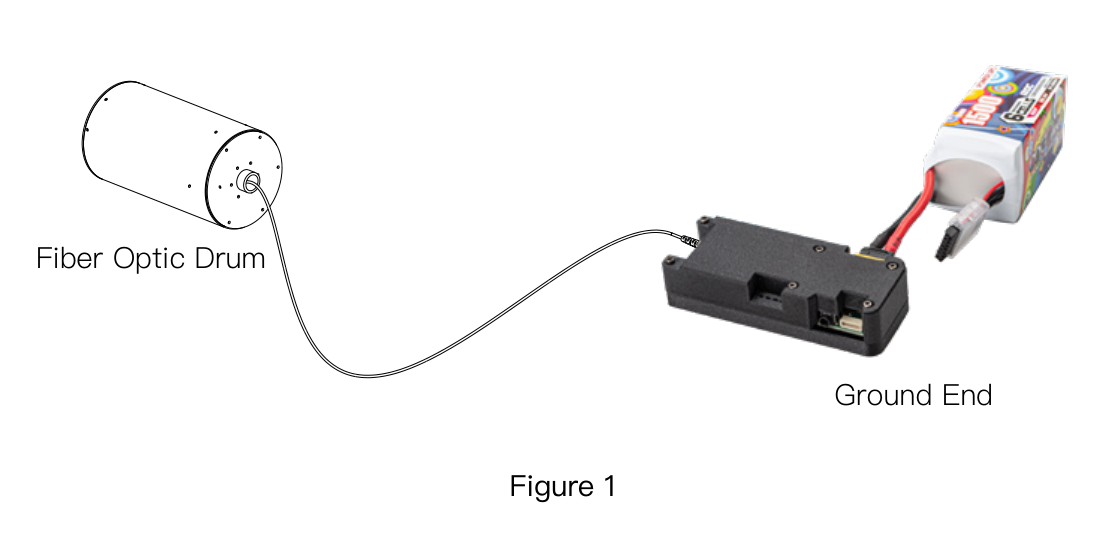

1. Միացրեք Sh1.0 մալուխը երկնքի տերմինալից դեպի Թռիչքի վերահսկիչ, ինչպես ցույց է տրված դիագրամում «Ground Terminal Connection Mode 1 (անլար)»:
2. Միացրեք Ground Sh1.0 գիծը ստացողին եւ քարտեզի հաղորդիչին:
3. Ուղղեք երկնքի ավարտը եւ օպտիկամանրաթելային սկավառակը, որքան հնարավոր է շատ ուշադրություն դարձրեք օպտիկամանրաթելային վարդակին, որքան հնարավոր է, հեռու մնացեք անառողջ վթարից խուսափելու համար:
4. Միացրեք օպտիկամանրաթելային գոտին, միացրեք FC նավահանգիստները օպտիկամանրաթելային սկավառակի երկու ծայրերում `երկնքի ավարտի FC նավահանգիստը եւ FC նավահանգիստը գետնին վերջում:

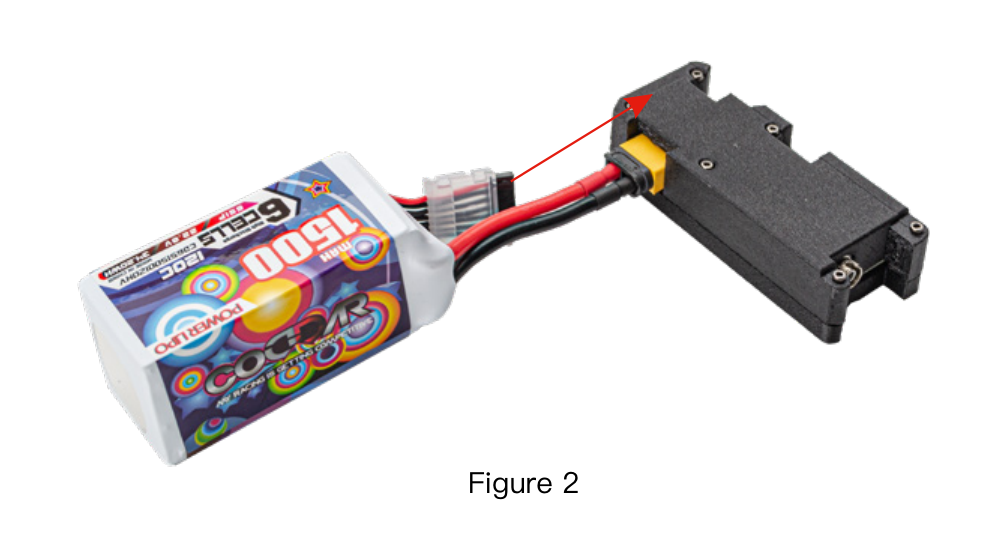

5. Տեղադրեք հողի լիթիումի մարտկոցը գետնին վերջնական միակցիչով այն լրիվ լիցքավորված: (Որպես Գծապատկեր 2)

Նախազգուշական միջոցներ

1. Մուտքագրման լարման 11.1-26V- ը ապահով միջակայքում է, խնդրում ենք մի գերազանցեք կամ ընկեք սահմանային լարման տակ, մի հակադարձեք դրական եւ բացասական բեւեռները:
2. Մի պատրաստեք օպտիկական մանրաթելային ծալովի շրջանակը, որպեսզի խուսափեք սուր առարկաներով կտրելուց եւ հանգեցնել մանրաթելային կոտրման:
3. Ուշադրություն դարձրեք օպտիկամանրաթելային միակցիչների եւ FC միջերեսների պաշտպանությանը, խուսափեք փոշուց եւ յուղից եւ ջրից, պահպանեք ինտերֆեյսի պաշտպանության ծածկը:
4. Պահել զով, չոր եւ թեթեւակի տարածքում:
5. Օպտիկամանրաթելային սկավառակի ճշգրիտ կառուցվածքը, նրբորեն վերցրեք եւ տեղադրեք ուղղահայաց պահեստավորում:
